debitus

FrançaisENGLISHESPAñOL
DE

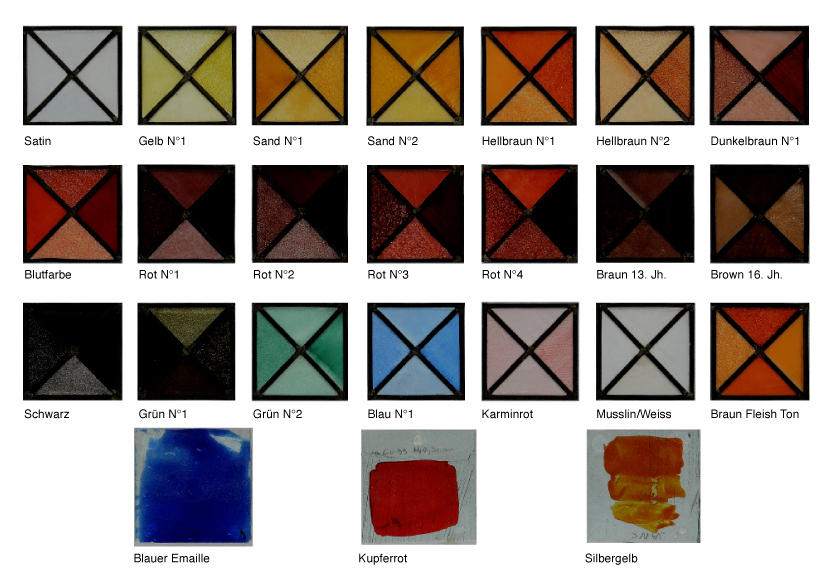

Charakteristika

Charakteristika der Schwarzloten

Die Schwarzloten, die in Zusammenarbeit mit dem Laboratoire de Recherche des Monuments Historiques, dem Forschungslabor für historische Baudenkmäler, entwickelt wurden, haben eine Grundzusammensetzung, die mit der im Mittelalter vergleichbar ist.

Unter Schwarzlot versteht man eine Farbe mit Mineralpigmenten (Metalloxide), die in einer Glasmasse (Fluss) verteilt sind.

Alle Farbtöne unserer Palette sind untereinander mischbar.

Der korrekte Einsatz dieser Farben wird Ihren Ausführungen eine Dauerhaftigkeit garantieren, die mit den prestigevollsten Glasfenstern vergleichbar ist.

Beim Brennvorgang wird die Grisaille-Farbe auf das weiche Glas aufgeschmolzen und erhärtet beim Erkalten.

Je nach Dicke des Auftrags ist die Farbe opak (Striche) oder transluzent (modelliert).

Hinweis: Die Schwarzloten sind transparent gefärbt, lassen aber kein farbiges Licht durch.

ZUSAMMENSETZUNG:

Bleiglasfluss (5 SiO2 4 PbO + farbgebendes Metalloxid).

ANWENDUNG:

Destilliertes Wasser und Gummi arabicum oder andere Trägerstoffe.
Essig wird nicht empfohlen, falls er eingesetzt wird, müssen vorab Tests durchgeführt werden.

BRENNEN:

Min. 620°C bis 750°C und höher je nach Farbe.
1 Stunde Haltezeit auf der Brenntemperatur wird empfohlen.

AUSFÜHRUNG:

Die Oberflächenausführung nach dem Brennvorgang ist matt oder satiniert.
Der Farbton des Schwarzlot ist vor und nach dem Brennvorgang unverändert.

Charakteristika des Einsatzhärtungen

Die Einsatzhärtung ist eine chemische Reaktion, die während des Brennvorgangs an der Oberfläche des Glases erfolgt. Das Glas wird an der Oberfläche farbig, bleibt aber transparent. Das Durchlicht ist farbig.

Silbergelb und braungelb

ZUSAMMENSETZUNG:

Silberchlorid und Silbersulfid in rotem Ocker.

ANWENDUNG:

Destilliertes Wasser. Der rote Ocker wird nach dem Brennvorgang entfernt.

BRENNEN:

Ab 580°C und höher je nach gewünschtem Ergebnis.

AUSFÜHRUNG:

Von hellgelb bis braungelb je nach verwendetem Produkt und Glasart.

Kupferrot

ZUSAMMENSETZUNG:

Kupfersulfid in rotem Ocker

ANWENDUNG:

Destilliertes Wasser. Der rote Ocker wird nach dem Brennvorgang entfernt. Das Floatglas ist der am besten geeignete Träger für dieses Produkt (Zinnseite).

BRENNEN:

Ab 580°C und höher je nach gewünschtem Ergebnis.

AUSFÜHRUNG:

Von hellrot bis dunkelrot je nach Trägerglas und Brenntemperatur.

Charakteristika der Inkarnate Jean Cousin

ZUSAMMENSETZUNG:

Einheitliche Eisenteilchen in Gummi arabicum gebunden.

ANWENDUNG:

Destilliertes Wasser. Überschüssiges Produkt kann nach dem Brennvorgang entfernt werden.

BRENNEN:

Min. 620°C, max. 680°C.

AUSFÜHRUNG:

Klare Farbe von braungelb bis rot.
Hinweis: Das Durchlicht ist farbig. Die Inkarnate halten nicht auf der Zinnbadseite von Floatglas.

Charakteristika von blauer Emaille

ZUSAMMENSETZUNG:

Glas aus SiO2, H3BO3, ZnO, Pb3O4 gefärbt mit 10 % Co3O4.

ANWENDUNG:

Destilliertes Wasser mit wassriges Medium wenn nötig.

BRENNEN:

Min. 750°C für eine gleichmäßige Ausführung, max. 850°C.

AUSFÜHRUNG:

Klare blaue Farbe.
Hinweis: Das Durchlicht ist farbig.
